 客户是一家正在高速发展的中型企业，随着公司的不断发展，公司机房中的设备也是越来越多，有服务器，交换机，路出器，监控设备等一系列重要的电脑通讯设备，这些设备对机房中的供电要求高，客户又是属于一个大型工业区，工业区的电力环境比较复杂，电力环境稳定，经常出现电网波动，夏季还有错峰用电，甚至有时在没有通知的情况下公司会突然停电，以上这些情况对机房中的用电设备造成了很大的影响，有的设备因为以上情况出现过损坏的情况。这些情况下客户就需要在机房这些得要通讯设备的地方安装一台UPS不间断电源，来给机房中的设备供电，保证客户不会因为以上原因损坏机房设备甚至因为机房设备的中断运行影响公司正常的运作。

我司工程师到现场实地同客户电脑部负责人交流，目前客户的机房中的负载主要为：服务器机柜*个，1.2.3.机柜有7台服务器4号机柜为网络交换机。，每台的的额定功率：750W. 及网络交换机、监控设备等重要IT设备。总功率：800W*20台+*W(网络设备)=16000W *已经不能够满足公司的蓬勃高速发展的信息化需求。

    根据我司工程师到现场实地同客户电子商务部负责人交流，目前客户的机房中的负载主要为：服务器20台，每台的的额定功率：800W. 及网络交换机、监控设备等重要IT设备。总功率：20kVA左右

根据交谈得知客户在未来1-2年内还要增加几台服务器。

     1  方案的推荐与选型

      1.1 UPS不间断电源主机选型

         我们给客户机房配 备的UPS不间断电源主机原则有几下几点：

        a:  UPS不间断电源总输出功率要大于：20KVA，并且还要考虑到客户今后几年机房增加设备的情况， 所 配备的UPS不间断电源的总功率

            对 现在机房的总功率还要有一定的冗余。

         b :UPS不间断电源还有配备一定的蓄电池，保证机房停电时，UPS不间断电源可以给客户机房，供电1-2小时，保证客户有时间应急处理

             一些事。

        c :客户配的UPS不间断电源，要能兼容发电机组，当长时间停电时，就要发电机供电，UPS不间断电源能识别发电机供来的交流电。

         d :UPS不间断电源要有良好的售后服务，能在出现问题与故障时，第一时间配合客户处理。

         e: UPS不间断电源要有良好的性价比。

        特此，我司推荐：科士达（KSTAR）功率：30KVA（27KW）  型号：YDC3330HUPS不间断电源主机：1台。

1.2电池选型方案

电池是UPS不间断电源系统中非常重要的一个组成部分。本着为客户提供一个高可靠的供电系统的理念，我们向客户推荐使用焰能（SICECCEC）阀控式铅酸蓄电池。

            焰能（SICECCEC）蓄电池的特点：

      a:     安全性能好：正常使用下无电解液漏出，无电池膨胀及破裂。

      b:     放电性能好：放电电压平衡，放电平台平缓。

     c:      耐振动性好：完全充电状态的电池完全固定，以4mm的振幅，16.7HZ的频率振动1小时，无漏夜，无电池膨胀及破裂，开路电压

              正常。

     d:    耐冲击性好：完全充电状态的电池从20CM高处自然落至1CM厚的硬木板上3次。无漏夜，无电池膨胀及破裂，开路电压正常。

     e:    耐过放电性好：25摄氏度，完全充电状态的电池进行定电阻放电3星期（电阻值相当于该电池1CA放电要求的电阻），恢复容量

            在 75%以上。

     f:     耐过充电性好：25摄氏度，完全充电状态的电池0。1CA充电48小时，无漏夜，无电池膨胀及破裂，开路电压正常，容量维持率

            在95%以上。

     g:    耐大电流性好：完全充电状态的电池2CA放电5分钟或10CA放电5分钟。无导电部分熔断，无外观变形。

     1.3电池容量选型

   从可靠性考虑, 我们推荐高品质焰能（SICECCEC） 蓄电池,按照120分钟后备时间计算，（30K每组电池

     16、18、20节可选，我们选用16节）：

  电池容量=UPS总功率*1000*0.8*后备时间H÷（电池电压*电池效率*电池放电率）=（30KVA*1000*0.8*2）

   ÷（192V*0.93*0.65）=413.79AH

   根据公式得出免维护铅酸蓄电池应选用：12V/400AH电池  我们通常用12V100AH容量的蓄电池，我们选

   用4组就可以。

    2  UPS不间断电源配置清单

    3 科士达UPS 不间断电源性能特点与技术参数

  3.1科士达UPS 不间断电源描述

YDC3300系列 UPS可为用户提供数据中心、关键负载提供稳定的电力环境和可靠的电源保护，满足用户对UPS的高可靠性要求。

带载能力强，超高整机效率为用户安全可靠的电源保护。适用环境 : ● IT机房 ● 数据中心 ● 自动化设备 ● 精密仪器 ● 智能设备

          3.2 科士达UPS 不间断电源性能特点

工作方式：三进三出高频在线式

功率范围：10kVA~ 40kVA

先进的工作模式

双变换在线式设计，采用输入功率因数校正(PFC)技术，输入功因高达0.99

数字化控制

各部分架构全部采用数字化控制，控制系统更加稳定可靠

ECO功能

可运行在ECO工作模式，高效节能降低用户应用成本

并联冗余功能

直接并机，可4台并联

并机共用电池

并机时可共用电池组

外接电池数量可选

电池节数16/18/20节可选

智能充电管理

用户可设定充电电流，恒流，恒压和浮充三段式充电管理自动平滑切换

显示

LCD/LED双重显示

维修旁路

整机带维修旁路功能

EPO功能

整机配有EPO紧急关机功能

输出带载能力

输出可以接完全不平衡负载

智能管理

USB / RS232 / RS485通信接口

SNMP卡(选配)

继电器卡(选配)

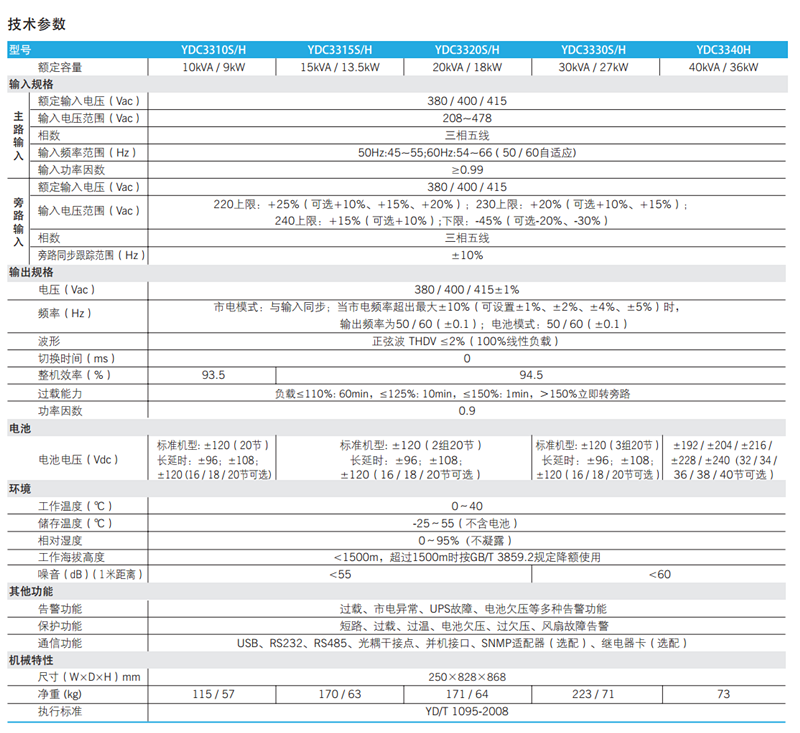

3.3 科士达UPS 不间断电源技术参数

4  科士达UPS不间断电源 服务及支持条款

4.1科士达UPS不间断电源服务理念

   重视客户、关心客户、体贴客户、为客户提供后顾无忧的服务

4.2科士达UPS不间断电源服务承诺

三年免费保修（含电池）

全国联合保修

24小时免费服务热线

网上技术服务支持

保修期内提供免费上门维修服务（专指容量在6KVA以上UPS）

提供终生维护保养服务

4.3科士达UPS不间断电源服务具体承诺内涵

4.3.1三年保修、全国联保

客户自购买日起，所购买之科士达UPS不间断电源全系列主机，均享有三年免费的维修服务；功率在3KVA以下的UPS不间断电源主机不上门， 需要客户自已送到当地的服务网点进行免费保修（人为因素不在免费保修范围内）；功率在6KVA以上（含6KVA）的UPS不间断电源主机如有故障，选打：400-700-9662全国免费服务电话，选进行故障确认，在确认了UPS不间断电源主机有故障，并确认机器的使用时间在 三年免费保修范围内，我们会在第一时间安排当地服务网点的工程师与客户进行电话沟通，然后上门进行维修。

为了用户能及时、方便获得售后服务，科士达UPS不间断电源实行全国联保。且无论在何处购买，均可就近得到维修和其他服务支持。其服务网点遍布全国各地。每个服务网点都拥有一批具有实践经验及专业技术的服务工程师，并具有充足的维修备件。以统一的服务形象，为用户提供全方位服务。

4.3.2  24小时免费服务热线

科士达UPS不间断电源开通了400免费服务电话 400-700-9662，方便用户对科士达UPS不间断电源特服务、产品、技术、业务等问题进行咨询。

当然你也可以打：18688425008 我们也可以对你提出的科士达UPS不间断电源的：产品、技术、业务等问题进行24小时×365天全天候服务，解决您在科士达UPS不间断电源选购、使用维护等过程中遇到的所有问题。

4.3.3网上技术服务支持

我们作为专业的科士达UPS不间断电源的销售商，你可以在我们的网站：www.gzdqups.com 上查询你所需要的科士达UPS不间断电源的相关技术资料，如我们没有相关的技术资料或是相关方案，你也可以发邮件：1528241599@qq.com 到邮箱，我们会在第一时间对你提出的问题进行邮件回复。

4.3.4 终生维护保养服务

购买科士达UPS不间断电源均可享有三年保修服务。超过保修期的科士达UPS不间断电源，客户仍可享受科士达公司完善的续保售后服务体系。

凡为科士达UPS不间断电源用户，从购买之初，至产品使用周期的结束，均可享受科士达UPS不间断电源公司特提供的各种服务项目。另外在免费保修期结束后，我们：广州市鼎强电子科技有限公司作为专业的科士达UPS不间断电源的销售商，我们会客户使用专业的科士达UPS不间断电源的情况进行免费上门检测，进行合理的建议。我们有专业的科士达UPS不间断电源工程师也可以进行维修保养方面后续的服务。服务热线：18688425008.

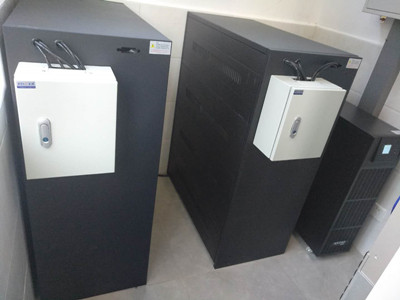

5  科士达UPS不间断电源客户现场安装图：
